[M51 toutes] Procédure de tests actuateur de pompe M51

Message par darkgyver »

Re;

Cette procédure s'applique à ce type d'actuateur;

https://www.darkgyver.fr/reparation-BMW ... uctif.html

et peut être aux actuateurs à pistes !
Mais ce ci reste à confirmer!


La procédure de tests se fait en deux étapes!
Une première phase :
contact coupé et prise d'actuateur débranchée!

puis une deuxième phase
prise branchée et contact mis

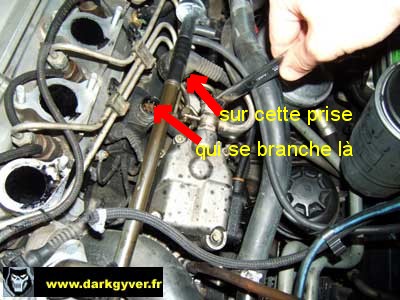

La prise se trouve sur la pompe à injection!

Pour prendre les mesures, enlever le caoutchouc de la prise

Image[/url]
:merci: scud :clin:

NB : Pas la peine de démonter la pipe d'admission!
Scud a choisi cette image pour que l'on voie bien à quel niveau intervenir!


*****************************

Première phase de tests:

contact coupé et prise d'actuateur débranchée!
Mesures de résistance faites sur l'actuateur lui même!

test 1 contrôle du bobinage de commande d'actuateur: RC
mesurer la résistance entre:
pin 4 fil bleu
et
pin 7 fil rouge/blanc
Valeur RC=

************

test 2 contrôle de la sonde de pression /température
mesurer la résistance entre:
pin 6 fil gris
et
pin 5 fil brun/vert
Valeur RS=

************

test 3 contrôle du potentiomètre de retour de position actuateur RT
mesurer la résistance entre:
pin 2 fil violet
et
pin 3 fil brun
Valeur RT=

************

test 4 contrôle du potentiomètre de retour de position actuateur R1
pin 1 fil rouge/jaune
et
pin 3 fil brun
Valeur R1=

************

test 5 contrôle du potentiomètre de retour de position actuateur R2
pin 1 fil rouge/jaune
et
pin 2 fil violet
Valeur R2=

************
************
************

Deuxième phase de tests:

prise d'actuateur branchée et contact mis!
Mesures de tension faites au niveau de la prise d'actuateur l'actuateur lui même!

test 6 contrôle de la tension de commande du bobinage d'actuateur:
mesurer la tension entre:
pin 4 fil bleu
et
pin 7 fil rouge/blanc
Valeur VC=

************

test 7 signal en tension de la sonde de pression /température
mesurer la tension entre:
pin 6 fil gris
et
pin 5 fil brun/vert
Valeur VS=

************

test 8 tension d'alimentation du potentiomètre de contrôle de position actuateur VT
mesurer la tension entre:
pin 2 fil violet
et
pin 3 fil brun
Valeur VT=

************

test 9 tension de signal du potentiomètre de contrôle de position actuateur V1
pin 1 fil rouge/jaune
et
pin 3 fil brun
Valeur V1=

************

test 10 tension de signal du potentiomètre de contrôle de position actuateur V2
pin 1 fil rouge/jaune
et
pin 2 fil violet
Valeur V2=

Faire un copier de l'ensemble de ce post et à recoller dans votre post avec les résultats de chaque mesure au bon endroit!!!

@+
